WQ系列潜水排污泵安装方式

WQ系列潜水排污泵安装方式

WQ系列潜水排污泵安装方式

WQ系列潜水排污泵具有灵活的安装方式,

可分为移动式软管安装、

移动式硬管安装、固定湿式安装、

固定干式安装、自动耦合式安装。

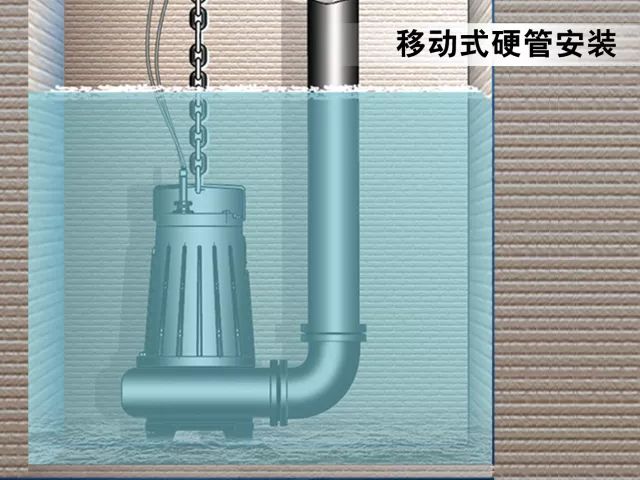

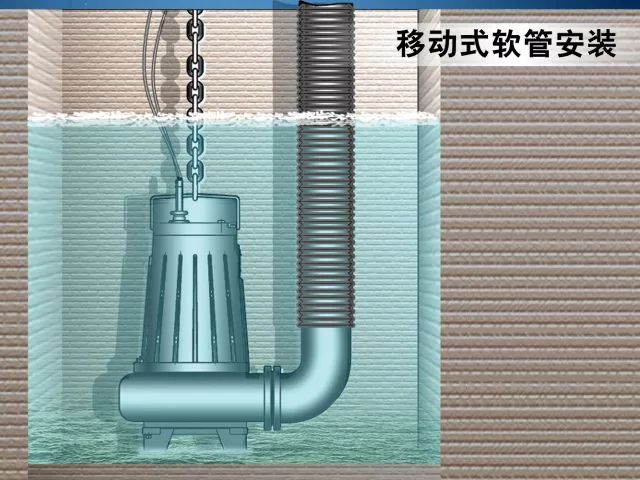

1.移动式软管(硬管)安装:



泵以底座支承,选配软管弯头或硬管弯头,

再接上出水软管或硬管即可工作。

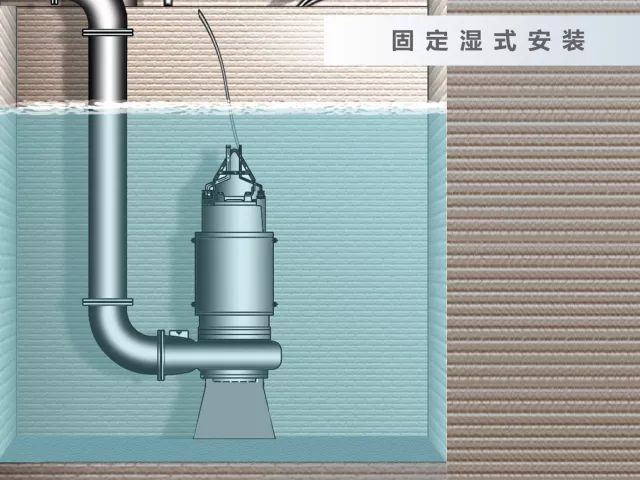

2.固定湿式安装:


在基础上固定好泵底座(地脚螺栓固定),

连接好出水管即可运行。

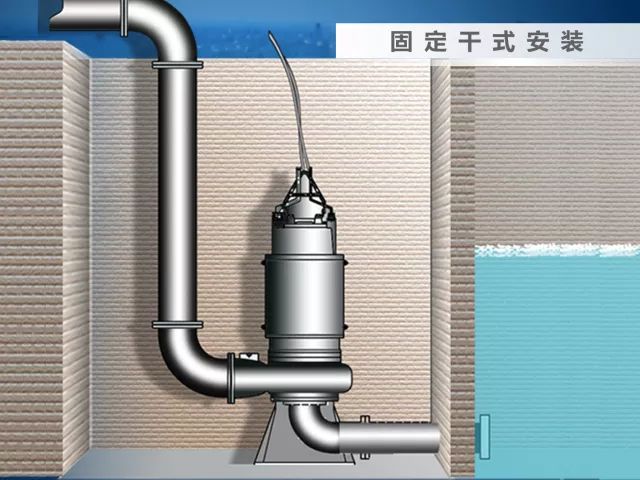

3.固定干式安装:


在基础上固定好泵底座(地脚螺栓固定),

连接好出水管即可运行。

不同于固定湿式安装,

泵配备电机冷却系统,底座为弯管底座。

即使泵房被淹,也不影响泵的使用。

4.自动耦合式安装:


通过耦合装置,

使得泵和出水管路相互独立,

泵和出水管座连接无须使用紧固件,

连接和脱落非常方便。

安装方式适用范围:

1)移动式软管安装、移动式硬管安装适用于口径不大于150mm,功率不大于22kw的潜水排污泵。

2)固定湿式安装、固定干式安装适用于功率≥11kw的潜水排污泵。

3)自动耦合式安装适用于所有型号潜水排污泵。

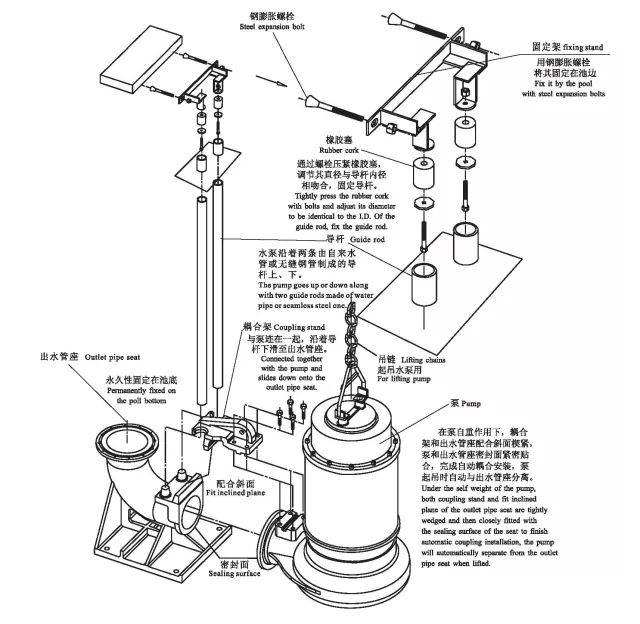

自动耦合式安装简图


注意:

用户可以根据泵口径及功率对照适用范围,选择合适的安装方式。

对于中大功率的潜水排污泵,最好采用自动耦合式安装,有利于电泵的安装维护检修。

QW/WQ型

(1)连续运转时间长:潜水排污泵因为污水泵和电机同轴,轴短,转动部件重量轻,所以轴承上承受的载荷相对较小,寿命比一般污水泵要长的多。

(2)结构紧凑、占地面积小:潜水排污泵由于是潜入液下工作。因此可直接安装于污水池内,无需建造专门的污水泵房用来安装污水泵及电机,可以节省大量的土地及基建费用。

(3)不存在汽蚀破坏及灌引水等问题。特别是后一点给操作人员带来了很大的方便。

污水泵和潜水泵的区别主要体现在以下三个方面

1、两种泵的使用工艺不同

潜水泵适合一些特殊地工艺要求,比如泄漏、流体介质特殊等,价格较贵。污水泵一般用于调节,也有开关量的,比如:风机盘管末端。

2、两种泵的开关形式不同

潜水泵通过线圈驱动,只能开或关,开关时动作时间短。污水泵的驱动一般是用电机,开或关动作完成需要一定的时间模拟量的,可以做调节。

3、两种泵的工作性质不同

潜水泵一般流通系数很小,而且工作压力差很小。比如一般25口径的潜水泵流通系数比15口径的电动球阀小很多。潜水泵的驱动是通过电磁线圈,比较容易被电压冲击损坏。相当于开关的作用,就是开和关两个作用。

污水泵的驱动一般是用电机,比较耐电压冲击。潜水泵是快开和快关的,一般用在小流量和小压力,要求开关频率大的地方污水泵反之。污水泵阀的开度可以控制,状态有开、关、半开半关,可以控制管道中介质的流量而潜水泵达不到这个要求。

总结:排污泵是一种泵与电机连体,并同时潜入液下工作的泵类产品,排污泵结构紧凑、占地面积小。与潜水泵不管从工艺、开关形式、工作性质上均有所不同,所以以后不要在认错了哦。
